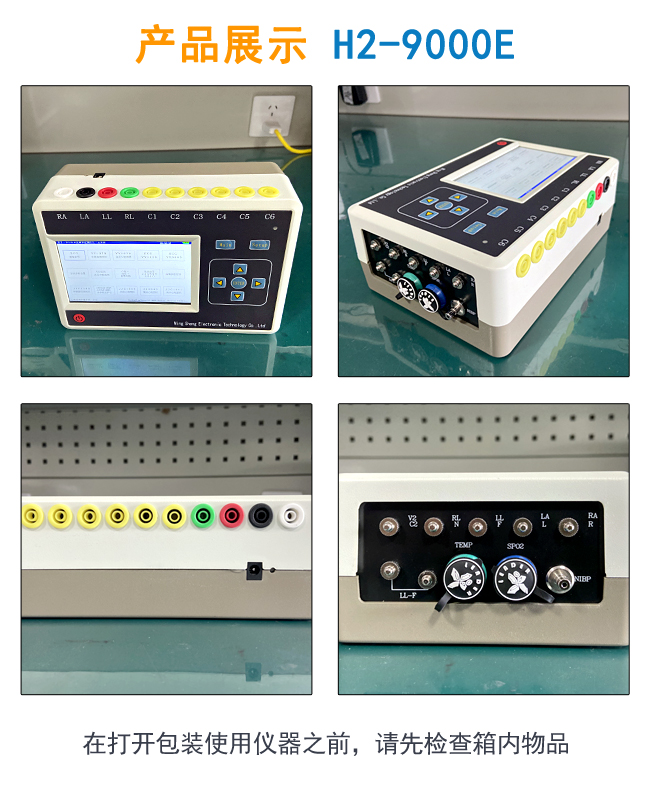

H2-9000E 性能介紹

可檢測一下標準要求的內容，按照儀器內置軟件操作流程，分步驟實現以下標準的內容檢測，通過簡化參數設置實現快速檢測，提高檢測效率。

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）

儀器特點：

1、采用10個香蕉插座，5個心電接頭，可以方便快捷連接監護儀、心電圖機等心電類產品導聯線；

2、內置大容量鋰電池，電源管理模塊，在使用過程中保證電源穩定、低干擾的輸出；

3、采用按鍵+觸摸屏操作，參數設置簡單、快捷，方便用戶操作附錄D：JJG 692-2010 血壓計檢測流程；

4、采用5寸TFT顯示屏，顯示各項參數內容；

5、集成國家醫藥行業檢測標準，監護儀的《YY1079-2008》，心電圖機《YY1139-2013》，《JJG 543-2008 心電圖機》，

HOLLTER《YY0885-2013》，可在軟件的提示下，告別繁瑣難懂的標準，按照分步操作儀器自動生成檢測信號，即可分步檢測心電設備，

集成國家計量檢定規程

《JJG760-2003心電監護儀》、

《JJG1042-2008動態（可移動）心電圖機》、

《JJG543-2008數字心電圖機》

《JJG1041-2008數字心電圖機》

《JJG1163-2019多參數監護儀》

6、集成多達30多種的異常波形(PVC),可用于檢測多種心電類設備的軟件性能；

7、血壓集成《JJG692-2010》血壓檢定規程，可以按照標準進行血壓類儀器設備的檢定。

設備應用范圍：

1、便攜式監護儀和電池供電的監護儀

2、基于心電圖的手術室和重癥監護的心率監護儀

3、使用遙測的重癥和轉送心電監護儀

4、新生兒/小兒監護儀

5、心率失常監護儀和除顫監護儀

6、帶顯示屏幕的心電圖機

7、各類動態血壓、電子血壓計

8、各類血氧脈搏儀、指夾式血氧儀

9、檢測各類血壓計、血壓表；

一、血壓特性

★  臂式和腕式袖帶監護儀的動態血壓（BP）模擬

★  內置氣泵：用于高壓和低壓放氣檢查、泄露檢查及提供壓力源

★  內置兒童袖帶：可以不接袖帶，直接對無創血壓監護儀進行測試

★  采用高精度壓力傳感器，數值更加精準

★  具有對血壓儀器進行壓力校準功能

★  集成《JJG692-2010》標準，按照軟件流程操作即可完成標準檢測。

性能測試：

可以完全保證測量數據的穩定性。（選配有創壓模擬儀功能模塊）

技術參數：

量           程：  （0~60）kPa

精  度 等 級：  ±0.1%F.S

絕  對 誤 差：  ＜0.5mmHg（0mmHg-300mmHg）

靜  態 壓 力：  0mmHg到450mmHg

壓    力    源：  可以產生15mmHg-410mmHg壓力

壓  力 測 試：  壓力端口靜態壓力從0-450mmHg

壓力分辨率：  0.1mmHg

脈  搏 范 圍：  20bpm-260bpm

脈  搏 容 積：  0.10cc-1.40cc

泄    漏   率：  ≤0.4mmHg/分鐘，在500mL容積，300mmHg時

                         ≤1mmHg/分鐘，在100mL容積，300mmHg時

標準血壓模擬數值（動態血壓值模擬）：

血壓：30/10 (16)               脈搏 80

血壓：50/30 (36)               脈搏 80

血壓：60/30 (40)               脈搏 80

血壓：80/50 (60)               脈搏 80

血壓：100/65(76)              脈搏 80

血壓：120/80(93)              脈搏 80

血壓：150/100(116)          脈搏 80

血壓：200/150(166)          脈搏 80

血壓：255/195(215)          脈搏 80

當自定義血壓打開后，則可以模擬儀非標準血壓模擬數值（動態血壓值模擬）：

血壓：280/220(253)          脈搏 80

血壓：240/180(200)          脈搏 80

血壓：190/120(143)          脈搏 80

血壓：140/90(106)            脈搏 80

血壓：115/60(78)              脈搏 80

血壓：110/80(90)              脈搏 80

血壓：80/40(53)                脈搏 80

血壓：50/31 (22)               脈搏 80

血壓：38/15 (22)               脈搏 80

血壓：100/40 (60)             脈搏 80

血壓：120/90 (100)           脈搏 80

血壓：160/120 (100)         脈搏 80

血壓：200/160 (175)         脈搏 80

以上參數為默認值，脈搏和脈搏容積可以在設置范圍內任意調整

注意：當測量出現較大誤差時，請進行血壓靜態壓力校準檢測，方法是使用模擬儀的壓力源功能檢測，進行模擬儀與血壓測量?jī)x器之間的靜態壓力進行校

          準對比，查看靜態壓力是否有誤差以及誤差范圍。在無創血壓、血壓功能檢測窗口中檢測上述項目。

二、血氧性能介紹：

★  是一款多功能光學模擬儀，外置式模擬手指，可以方便連接任何血氧類檢測儀器；

★  血氧飽和度模擬范圍：

     100%-71%，步長為1%，誤差≤1%      初始值98%

     70%-35%，  步長為1%，誤差≤2%

★  脈率模擬范圍：

    15bpm-300bpm，步長為1bpm，誤差≤1bpm    初始值80bpm

★  透光調整：

     透光強度調整為自動或手動，透光強度調整可以設置為不同類型的手指設置

     1-999 (模擬不同粗細、膚色的手指）          步長 1

★  曲線選擇：

     OxiMax，MASIMO，MASIMO1，MASIMO2，BCI，NELLCOR，PM8000，

     iMEC10，EDAN，Creativ，BLT，Comen，GoldWay，Philips，GE Dash，

     ZonDon，Kantai

     初始值NELLCOR

★  脈搏信號幅度范圍（PI值）：

      0.1%-20% ， 初始值 4%

      1%-20%，     步長1%；0.1%-1%，    步長0.1%

      弱灌注為脈搏信號幅度小于0.3%時的統稱

      可以設置更多的信號強度，不同信號強度時，模擬不同脈搏強度下的血氧類儀器的性能，包括準確性及穩定性

★  波形形態：三角波、脈搏波

★  靈 敏  度 ：正常、低、中、高

★  波長交換：開、關

★  手指類型：黑拇指，黃拇指，白拇指，黑食指，

                          黃食指，白食指，黃小指，白小指

★  驅動方式：脈沖、連續

三、心電性能介紹：

★  采用10個香蕉插座心電接頭，可以方便快捷連接心電圖機等心電類產品導聯線，采用5個扣式導聯線專用接口，用于連接監護儀扣式導聯線或者夾式導

     聯線；

★  正常的心電波形，可以輸出不同幅度及種類的12導同步波形I，II，III，aVR，aVL，aVF，V1，V2，V3，V4，V5，V6；

★  心率檢測波形（尖角波形），用于檢測心率范圍；

★  方波，使用方波測量掃描速度及測試低頻特性；

★  正弦波，測量幅頻特性；

★  QRS-T波，可改變P、T波幅度，心率數值，R波幅度，R波寬度的模擬QRS波形，通過改變R波的底部寬度來模擬成人或者兒童或者新生兒的心電波

     形；

★  通過導聯線輸出呼吸波形，基線阻抗固定為1K，阻抗變化大約為0.3R~3Ω的阻抗呼吸波形，可以改變呼吸波形的幅度（可改變阻抗）并可改變呼吸率

     的數值；

★  前置起搏信號的同步心電波形，異步起搏信號等心電波形；

★  MIT數據庫中的四類心率不齊的波形，用于檢測心率計對心率不齊的響應；

★  可以改變底部寬度的三角波形，測試心率計對不同寬度的R波的響應；

★  可以設置波形信號幅度，頻率，寬度等參數；

★  高大T波的抑制能力檢測

★  對4種新心率不齊波形的檢測

★  耐極化電壓的檢測

★  對同步、異步起搏脈沖抑制檢測，是否可以檢測到起搏信號，是否影響心率準確性

★  對QRS波幅度及間期的范圍檢測，用于檢測心率在成人新生兒中的準確性

★  可以檢測心率的測量范圍及準確度

★  檢測心電設備的輸入動態范圍

★  檢測心電設備的輸入阻抗

★  心電設備的時間基準的準確度（走紙速度）

★  定標電壓

★  檢測起搏脈沖的顯示能力

                                                   心電參數內容
