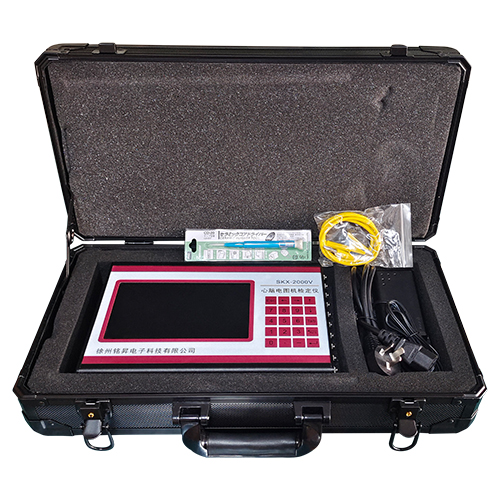

該檢定儀使用7寸電容觸摸屏，內置各種測試電路，使用可分離式電極接線柱，試用于3mm電極、4mm電極、紐扣式電極以及可穿戴式心電設備電極。

內置大容量鋰電池，尺寸小（261*170*45mm），方便攜帶。

適用范圍

符合各種心電、腦電圖機的計量檢定規程和校準規范：

JG 543-2008 心電圖機

JJG 1041-2008 數字心電圖機

JJG 760-2003 心電監護儀

JJG 1042-2008 動態（可移動）心電圖機

JJG 1043-2008 腦電圖機

JJG 954-2000 數字腦電圖儀及腦電地形圖儀

JJF1149-2006心臟除顫器和心臟除顫監護儀（監護部分）

符合心、腦電圖機檢定儀的國家計量檢定規程：

JJG 749-2007  心、腦電圖機檢定儀

JJG 1016-2006 心電監護儀檢定儀

功能

■ 輸出標準的方波、正弦波、三角波、模擬心電波形、ECG仿真信號、HR心率信號、監護儀心率信號和起搏脈沖信號等常用波形。

■ 輸出病態異常心電信號，用戶也可自行制定各種任意波形。

■ 輸出的ECG仿真信號、各種異常心電信號及其它任意波形信號的幅度和頻率連續可調。

■ 內置各種標準檢定方案，依據檢定規程的各項要求自動切換波形的種類、幅度、頻率、導聯連接等，還支持用戶自行制定檢定方案。

■ 采用7寸彩色液晶觸摸屏，配合數字按鍵使得整個檢定過程更加直觀、便捷。

■ 采用可分離直插和按扣聯接的萬能心電接頭，方便與各種心電圖機、監護儀以及可穿戴式心電設備連接。

■ 檢定所需的導聯切換、皮膚阻抗、極化電壓、衰減器及各種附加電路按規程自動切換無須手動操作。

技術指標

◆ 信號幅度（峰峰值）

幅度范圍:  1 μV～30V。

最大允許誤差：8μ V ～50μ V ，±10%；

50μ V ～80μ V，±1% ；80μ V ～30V，±0.5%

◆ 方波

周期范圍：1ｍｓ～50ｓ，最大允許誤差: ±0.2%

◆ 正弦波

頻率范圍：10mHz ～1000Hz，最大允許誤差：±0.2%

失真度： <1%

◆ 三角波

周期范圍：1ms～50s ，最大允許誤差：±0.1%

◆ 微分信號

頻率1Hz ，最大允許誤差：±0.1%

◆ 標準心率信號1（三角脈沖波，正負2 種極性）

心率范圍：10～500次／分鐘，最大允許誤差：±0.5%

◆ 標準心率信號2（仿真ECG，數字心電圖機)

心率范圍：20～300次／分鐘，最大允許誤差：±0.5%

◆ 起搏信號（正弦波與方波脈沖迭加信號）

幅度范圍：±0.5% ，頻率最大允許誤差：±0.1%

◆ 極化電壓

幅度范圍：±300mV，最大允許誤差：±0.5%

◆ 共模電壓

幅度范圍：10V（有效值），最大允許誤差：±10%

頻率范圍：50Hz

◆ 腦電用外接平衡衰減器

衰減比：1/1000，最大允許誤差：±0.3%

◆ 模擬皮膚阻抗

51kΩ電阻與47nF電容并聯

最大允許誤差：電阻小于±2%，電容小于±10%

◆ 輸入阻抗串接阻抗

620 kΩ電阻與4.7nF電容并聯

電阻小于±2%，電容小于±10%

◆ 輸入電流串接電阻

10kΩ電阻，電阻最大允許誤差：小于±2%
